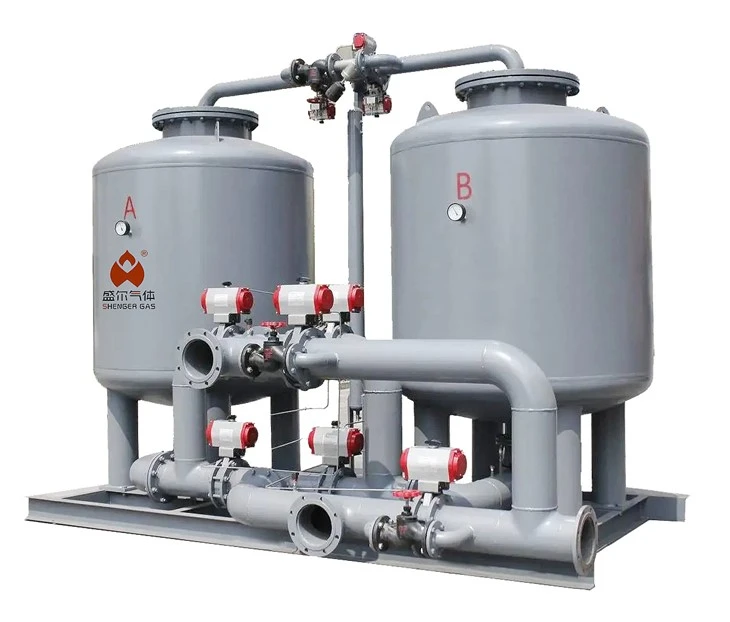

Система виробництва кисню VPSA

Для середнього-попиту на кисень система виробництва кисню VPSA все частіше замінює традиційне кріогенне розділення повітря та високий{1}}тиск PSA. Причина зводиться до двох речей, які насправді хвилюють інженерів: капітальні витрати та споживання електроенергії.

Послати повідомлення

Чат зараз

Введення продукту

Принцип роботи

Це не просто «адсорбція». Система виробництва кисню VPSA працює на вакуумній десорбції + адсорбції під низьким-тиском:

Фаза адсорбції: повітродувка надсилає навколишнє повітря в башту, наповнену літієвими молекулярними ситами. Азот переважно адсорбується, а кисень витікає як газоподібний продукт.
Фаза регенерації: вакуумний насос опускає башту до негативного тиску (від -0,5 до -0,7 бар). Адсорбований азот повністю виділяється, відновлюючи сито.
Цикл-дві вежі: поки вежа A виробляє кисень, вежа B регенерує. Клапани, керовані ПЛК-, автоматично перемикаються для безперервної подачі.

Ключова відмінність від стандартного PSA: відсутність високого тиску. Це означає нижчі-посудини під тиском, довший термін служби клапанів і менше точок обслуговування.

Ключові показники ефективності

Параметр	Типовий діапазон	Примітка
Чистота кисню	80% – 95%	Регульована; вище 95% викликає різке підвищення енергії
Швидкість потоку (один блок)	50 – 5000 Нм³/год	Понад 5000 Нм³/год – порівняйте з кріогенним
Діапазон температур навколишнього середовища	5-45 градусів	За межами цього діапазону необхідне попереднє-охолодження або нагрівання
Енергоспоживання	0,32 – 0,45 кВт-год/Нм³ O₂	Включає повітродувку + вакуумний насос + елементи керування
Час запуску-	Менше або дорівнює 30 хвилинам (від холоду до повної чистоти)	Набагато швидше, ніж кріогенний (6–12 годин)

Реалістична інженерна цінність енергії: при чистоті 90%, температурі навколишнього середовища 25 градусів, на рівні моря – очікуйте близько 0,38 кВт-год/Нм³.

Технічні характеристики

Тип молекулярного сита: на основі літію-з низьким вмістом-кремнезему X-тип (краща вологостійкість, ніж стандартний 13X)
Розрахунковий тиск адсорбційної вежі: 0,8 бар (адсорбція) / -0,8 бар (десорбція)
Швидкість відновлення кисню: 50% – 70% (у зворотній залежності від чистоти)
Рівень шуму: менше або дорівнює 85 дБ(A) на 1 м (акустичний корпус необов’язковий)
Джерело живлення: 380 В/50 Гц/3P або індивідуальне (наприклад,. 460В/60 Гц)

Промислове застосування

Замість вигаданих тематичних досліджень, ось реальні інженерні сценарії, у яких підходить ця технологія:

Спалювання кисневого-палива в скловарній печі: чистота 85–90%; головними цілями є зменшення викидів NOx та ефективність плавлення
Живильний газ генератора озону: потрібен стабільний тиск і контроль точки роси – більш гнучкий, ніж баки з рідким киснем
Відбілювання целюлози: кисень середнього{0}}тиску, зазвичай із додатковим прискорювачем
Аерація стічних вод: низька чистота (80–85%) великого-об’єму кисню – тут пік енергозбереження
Виплавка-кольорових металів: збагачений кисень для-процесів видування; вимагає понад 8000 годин на рік безперервної роботи

(Це справжні промислові напрямки, а не конкретні посилання на проекти – лише для інженерної оцінки)

Сертифікати та стандарти

Посудини під тиском: GB/T 150 або ASME Sec.VIII (залежно від призначення експорту)
Електрика: IEC 60034 / сумісний з NEC
Повна безпека системи: CE (2014/68/EU) або місцевий дозвіл на спеціальне обладнання
Молекулярні сита: ISO 9001 + третя-звіт про тестування ефективності

Доставка проекту, налаштування та обслуговування

Можливості налаштування

Контейнерне кріплення на рамі (для віддалених або закордонних місць)
Обчислення-зниження номінальних характеристик на великій висоті (приблизно –8% потужності повітродувки на +1000 м над рівнем моря)
Тепло-попередня обробка сушіння-для регіонів з високою{2}}вологістю

Здача проекту
Термін виконання від контракту до відправлення: зазвичай 80–150 днів (включає проектування, виготовлення вежі, FAT). Умови DAP доступні для закордонних проектів.

Сервіс

Підтримка віддаленого введення в експлуатацію (додатковий модуль IoT)
Комплект запасних частин: ущільнювачі клапанів + акумулятор ПЛК + датчики (3-річний цикл)
Послуги із заміни молекулярного сита після закінчення терміну експлуатації (типово 5–8 років)

На ринку-промислового кисню середнього класу Shenger Gas привносить практичний інженерний досвід у систему виробництва кисню VPSA – від контролю щільності упаковки молекулярних сит і дизайну паралельного резервування вакуумного насоса до дистанційної-логіки пуску/зупинення однією клавішею. Якщо у вас є фактичний потік кисню, вимоги до чистоти або дані про висоту місця, просто надішліть цифри. Ми розраховуємо реальне енергоспоживання та розміри башт – без завищених характеристик.
